Cos'è un bullone a spalla di grado 12,9?

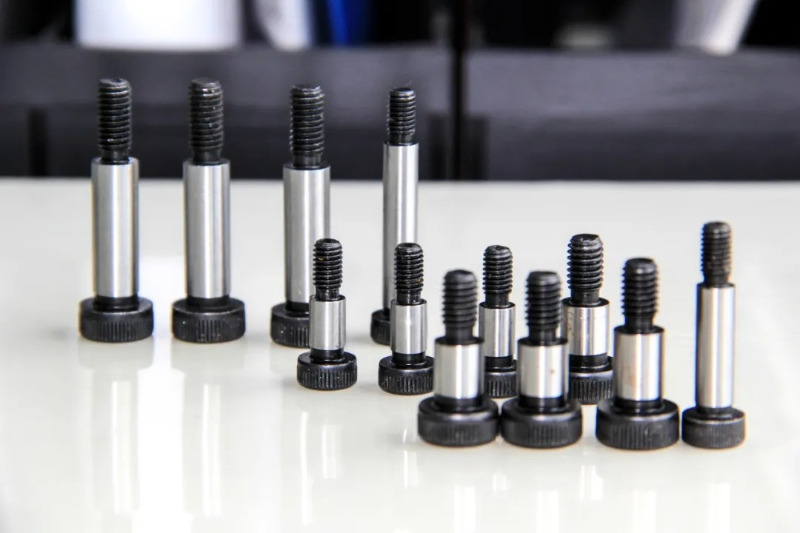

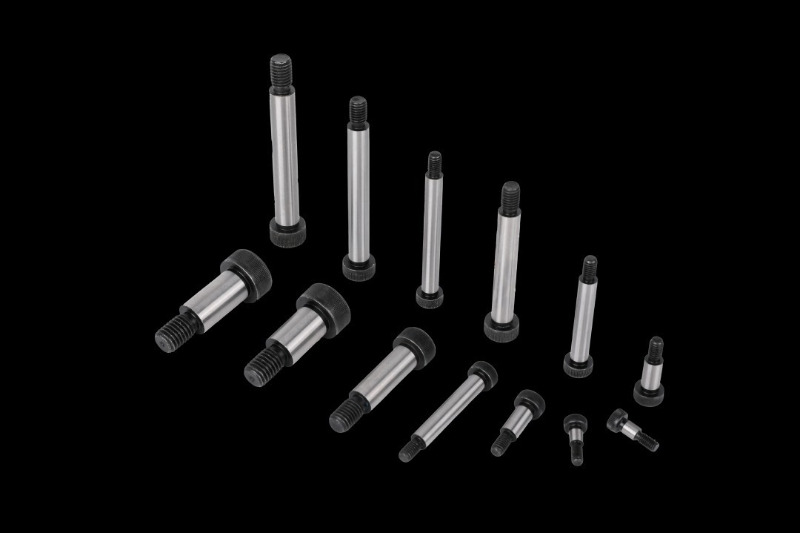

Un voto 12,9 bullone della spalla , noto anche come vite con spallamento per albero o bullone con spallamento esagonale interno, è un dispositivo di fissaggio ad alta precisione con spalla liscia e filettatura parziale, progettato specificamente per applicazioni di movimento di precisione e ad alta resistenza.
Caratteristiche
Caratteristiche strutturali
Il bullone del tappo di grado 12,9 è costituito da tre parti fondamentali:
Testa del bullone: Comunemente progettati con teste esagonali interne o esterne per una facile installazione e rimozione a coppia elevata.
Spalla liscia: Lavorazione di precisione per garantire la stabilità dei componenti rotanti o scorrevoli.
Estremità filettata: Utilizzando un design parzialmente filettato per garantire una presa sicura e migliorare la capacità di carico.
Caratteristiche principali
Resistenza ultraelevata: Costruito con acciaio legato (come SCM435), con una resistenza alla trazione ≥1220MPa, garantendo affidabilità in applicazioni a carico elevato.
Tolleranze di precisione: Il diametro, la lunghezza e la coassialità della spalla sono rigorosamente controllati per garantire il posizionamento preciso e l'adattamento scorrevole dei componenti meccanici.
Resistente all'usura e durevole: I trattamenti superficiali includono tempra, annerimento, fosfatazione o nichelatura, migliorando la resistenza all'usura e alla corrosione.
Prestazioni di coppia elevate: In grado di resistere a coppie di serraggio elevate, adatto a macchinari pesanti e ambienti con carico altamente dinamico.
Applicazioni di bulloni a spallamento di grado 12.9
Grazie alla sua elevata resistenza, lavorazione di precisione e adattabilità al movimento, il bullone con spallamento di grado 12,9 è ampiamente utilizzato in molti settori, soprattutto in scenari con carichi elevati e requisiti di alta precisione.

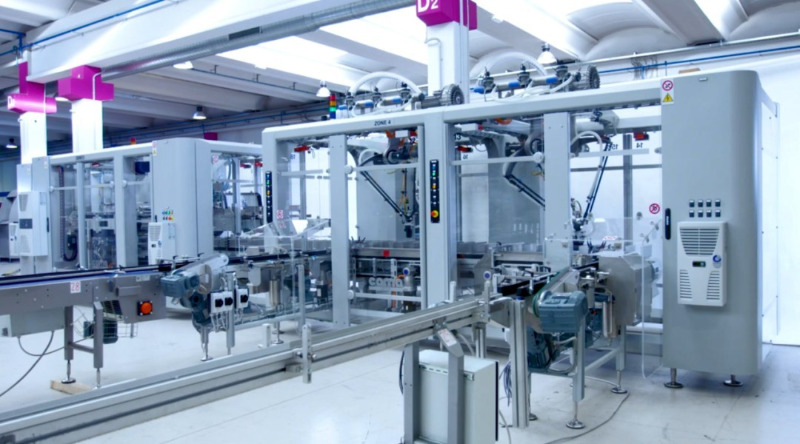

Attrezzature per macchinari
Nei macchinari automatizzati, nelle macchine utensili di precisione e nelle attrezzature delle linee di produzione, i bulloni a spalla vengono utilizzati per supportare e far scorrere i componenti, garantendo il regolare funzionamento dell'attrezzatura.
Guide di scorrimento e meccanismi di guida: Garantire la precisione del movimento lineare o rotatorio.
Sistemi di trasmissione: Utilizzati come bulloni di fissaggio per bielle e sedi dei cuscinetti, riducendo l'usura delle parti mobili.
Maschere e attrezzature: Dispositivi per il posizionamento e il bloccaggio fissi, che migliorano la precisione della produzione.

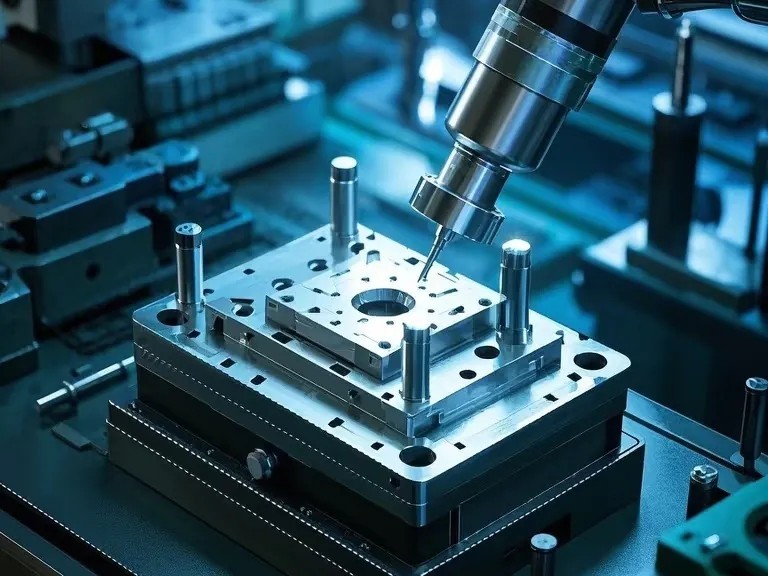

Produzione di stampi
Stampi ad iniezione: Utilizzato per cursori, piastre guida e meccanismi di posizionamento per garantire un'apertura e una chiusura fluide dello stampo.
Stampi per stampaggio: Utilizzato per il fissaggio del perno di guida e i gruppi di scorrimento per migliorare la durata e la precisione dello stampo.

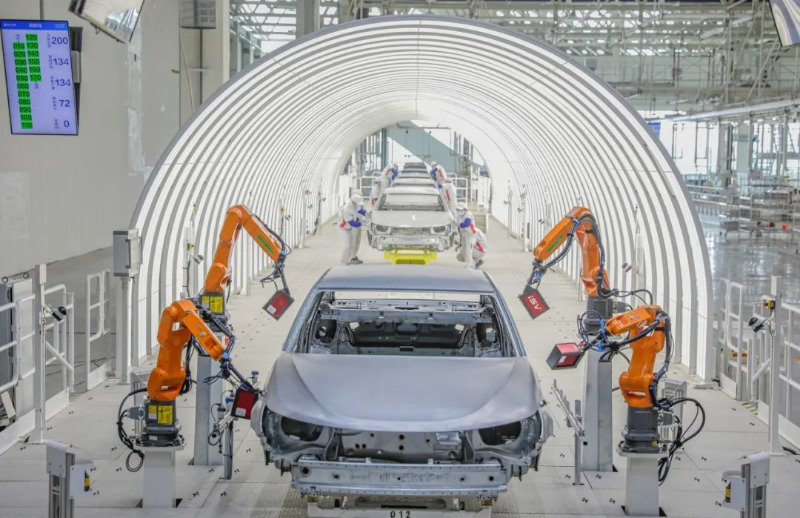

Industria automobilistica
I bulloni con spallamento di grado 12.9 sono ampiamente utilizzati nella produzione automobilistica per motori, sistemi di sospensione e sistemi frenanti.
Componenti del motore: Collega bilancieri, bielle e meccanismi delle valvole, garantendo stabilità durante il funzionamento ad alta velocità.
Sistemi di sospensione: Utilizzare ammortizzatori e collegamenti del braccio di controllo per resistere a vibrazioni e impatti ad alta frequenza.
Sistemi frenanti: Utilizzato nelle pinze dei freni e nelle guide di scorrimento, fornisce resistenza alle alte temperature e capacità di carico elevata.

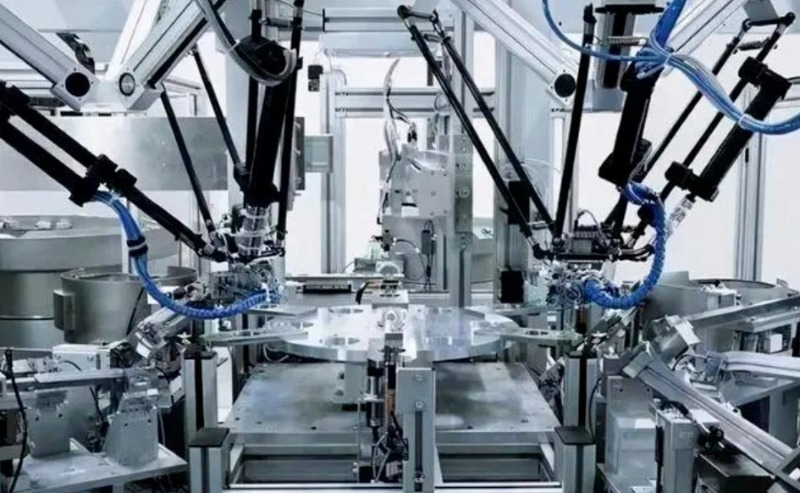

Apparecchiature elettroniche e di automazione
Giunti robotici: Utilizzati come assi rotanti per garantire il posizionamento preciso e il movimento flessibile dei bracci robotici.
Linee di assemblaggio automatizzate: Utilizzato per cursori e dispositivi di guida per migliorare la stabilità e la precisione dell'attrezzatura.

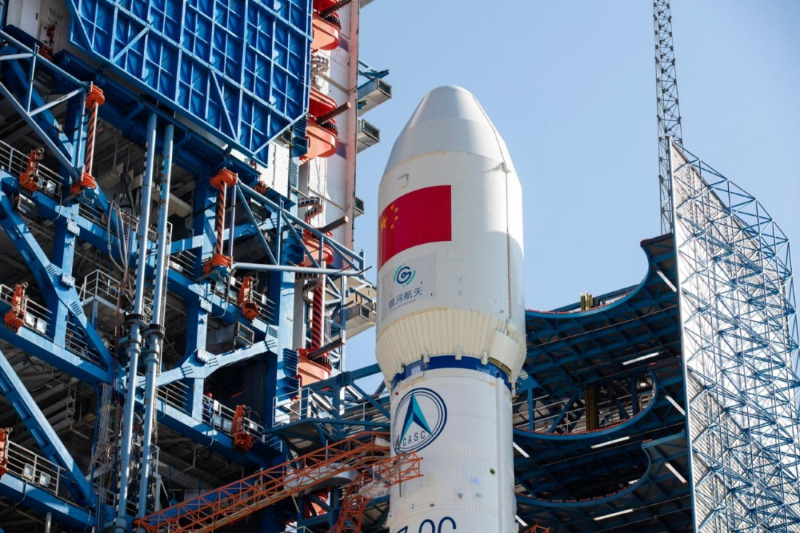

Aerospaziale
Sistema di controllo del volo: Utilizzato per controllare la rotazione e il collegamento di superfici di controllo, alette e altri componenti.
Braccio robotico satellitare: Fornisce un punto di articolazione rotazionale ad alta precisione, garantendo stabilità e affidabilità.

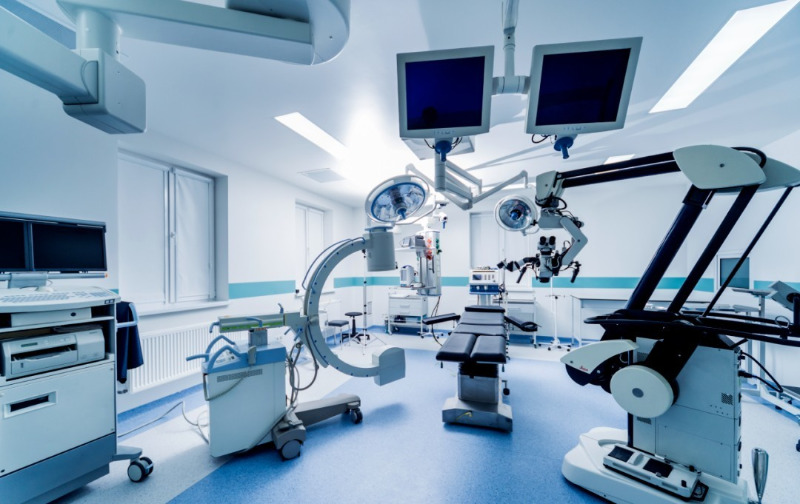

Attrezzature mediche
Macchine a raggi X e scanner TC: Utilizzato per guide di scorrimento e parti mobili per garantire il funzionamento preciso dell'apparecchiatura.
Robot chirurgici: Utilizzato per i giunti dei bracci robotici per garantire controllo e stabilità precisi.
Processo di produzione del bullone a spalla di grado 12,9
Materiali principali
I materiali comuni per i bulloni con spallamento di grado 12,9 includono:
SCM435 (acciaio legato): Buona tenacità e resistenza alla fatica, adatto per ambienti con carichi d'urto.
Acciaio inossidabile (304, 316L): Resistente alla corrosione, ma con resistenza inferiore, utilizzato principalmente negli alimenti e nelle apparecchiature mediche.
Processo di produzione
1. Taglio del materiale: Taglio di precisione di barre di acciaio ad alta resistenza.
2. Lavorazione meccanica di precisione CNC: Tornitura della testa del bullone, dello spallamento e della parte filettata per garantire tolleranze rigorose.
3. Lavorazione del filo: Rullatura del filo per migliorare la resistenza e la durata a fatica.
4. Trattamento termico: Tempra e rinvenimento per migliorare la durezza e la resistenza all'usura.
5. Trattamento superficiale: Galvanizzazione, annerimento e fosfatazione per migliorare la resistenza alla corrosione.
6. Ispezione di qualità: Utilizzo di una macchina di misura a coordinate, test di durezza e test di coppia per garantire elevata precisione e coerenza. È corrosivo ma ha una resistenza inferiore e viene utilizzato principalmente negli alimenti e nelle apparecchiature mediche.
Standard di settore
La produzione di bulloni a spalla deve essere conforme agli standard internazionali per garantirne prestazioni e affidabilità.
ISO7379: Standard per dimensioni, materiali e tolleranze dei bulloni con spallamento metrici.
DIN 923: Standard tedesco, ampiamente utilizzato nel mercato europeo.
ASME B18.3: Specifiche per bulloni con spallamento standard americano, applicabili al mercato nordamericano.
JIS B1180: Standard giapponese, utilizzato nella produzione di macchinari di precisione.
Questi standard specificano il diametro della spalla, le tolleranze sulla lunghezza, le specifiche della filettatura, la resistenza alla trazione e il trattamento superficiale per garantire la stabilità e la compatibilità dei bulloni in ambienti difficili.
Come scegliere il bullone per spallamento destro?
Quando si scelgono i bulloni con spallamento, considerare i seguenti fattori:
Requisiti di carico: Determinare la resistenza alla trazione e la durata a fatica richieste.
Dimensioni della spalla: Garantire la compatibilità con componenti scorrevoli o rotanti.
Specifica della filettatura: Selezionare la filettatura metrica o imperiale appropriata per l'attrezzatura.
Trattamento superficiale: Scegli un rivestimento anticorrosivo, come zincatura, annerimento o fosfatazione.
I bulloni con spallamento di grado 12.9 sono fondamentali nei macchinari, nella produzione automobilistica, nella costruzione di stampi, nell'automazione e nel settore aerospaziale grazie alla loro elevata resistenza, tolleranze precise e adattabilità al movimento dinamico. I loro rigorosi standard di produzione e le prestazioni superiori li rendono un prodotto fondamentale nel mercato degli elementi di fissaggio di fascia alta.
Hai utilizzato bulloni con spallamento di grado 12,9 nel tuo settore? Sentiti libero di condividere la tua esperienza!
