Dadi flangiati
Nelle officine meccaniche e nei cantieri di costruzione di condutture, queste lamentele sono familiari? I dadi comuni tendono a "rompersi" sotto vibrazioni o carichi pesanti, non solo ritardando il progetto ma mettendo anche a rischio la sicurezza. Ma i tecnici esperti sanno che sostituirli con un dado dotato di disco spesso risolve il problema: si tratta del dado flangiato. Oggi spiegheremo nel dettaglio questa "arma magica anti-allentamento".
Cosa sono i dadi flangiati?

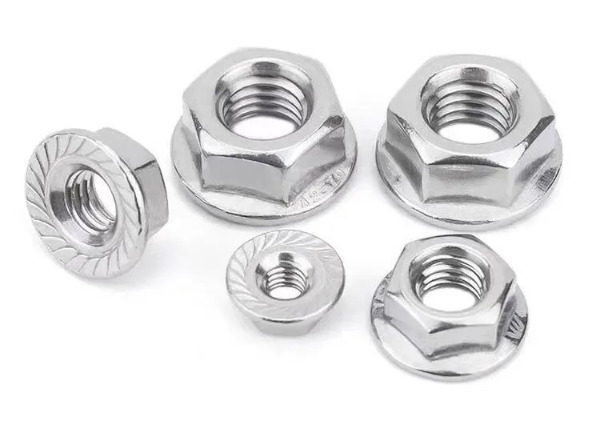

Il dado caricato a molla, noto anche come dado caricato a rondella o dado seghettato, differisce nell'aspetto da un normale dado esagonale: ha una grande "flangia" a un'estremità, come una "scarpa piatta" per il dado, con alcune flange caratterizzate da dentellature fini o linee ondulate. Non sottovalutare questo design; è la chiave per la sua stabilità.
Rispetto a un dado normale, elimina due passaggi: non è necessaria alcuna rondella aggiuntiva, consentendo l'installazione in un solo passaggio; e non è necessario controllare ripetutamente la presenza di rondelle disallineate, migliorando notevolmente l'efficienza dell'assemblaggio. Soprattutto nelle operazioni ad alta quota o negli spazi ristretti, questo design "integrato" fa risparmiare molto lavoro ai lavoratori.
Il nucleo dei dadi flangiati
La causa principale dell'allentamento dei dadi comuni risiede nella pressione concentrata e nell'attrito insufficiente. I dadi flangiati risolvono questo problema attraverso tre caratteristiche progettuali, di cui parleremo una per una:
Dispersione della pressione: trasformare la "forza della punta dell'ago" in "forza planare"
L'ampia flangia distribuisce la forza di serraggio del dado in modo uniforme sulla superficie delle parti collegate, con un'area di contatto 3-5 volte più grande di quella dei normali dadi. Ciò previene la rientranza sulla superficie del pezzo ed evita lo sfilamento del filo causato da eccessive sollecitazioni localizzate, riducendo il rischio di allentamento alla fonte.

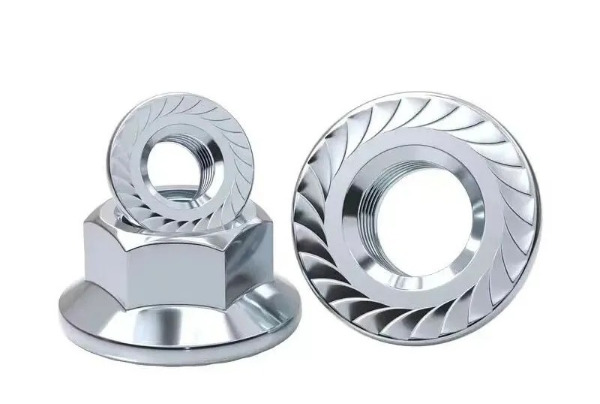

Blocco dell'innesto meccanico: denti seghettati come "artigli antiscivolo"
Quando si stringe un dado flangiato dentato, i denti seghettati si incastrano come artigli sulla superficie delle parti collegate, formando un bloccaggio meccanico. Questo "blocco fisico" è più affidabile che fare affidamento esclusivamente sull'attrito del filo per evitare l'allentamento; anche con vibrazioni ad alta frequenza nell'attrezzatura, il dado non "ruota e non scivola via". •
Funzione ausiliaria sigillante: blocca le impurità per una maggiore durata
La flangia si adatta perfettamente alla superficie del pezzo, fornendo un certo grado di tenuta per impedire l'ingresso di polvere, olio e macchie d'acqua negli spazi filettati, riducendo la corrosione e la ruggine e prolungando la durata della connessione.
Guida per evitare dadi flangiati
I dadi flangiati non sono adatti a tutte le situazioni; scegliere il tipo sbagliato può essere uno spreco di denaro. Ricorda questi punti chiave di selezione.
Scenari con carico leggero e senza vibrazioni
Per applicazioni come il fissaggio di armadi domestici o il montaggio di scaffali leggeri, i normali dadi sono perfettamente adeguati. Il vantaggio anti-allentamento dei dadi flangiati non è necessario e non farebbe altro che aumentare i costi.
Per le taglie extra large, verificare la disponibilità prima di ordinare

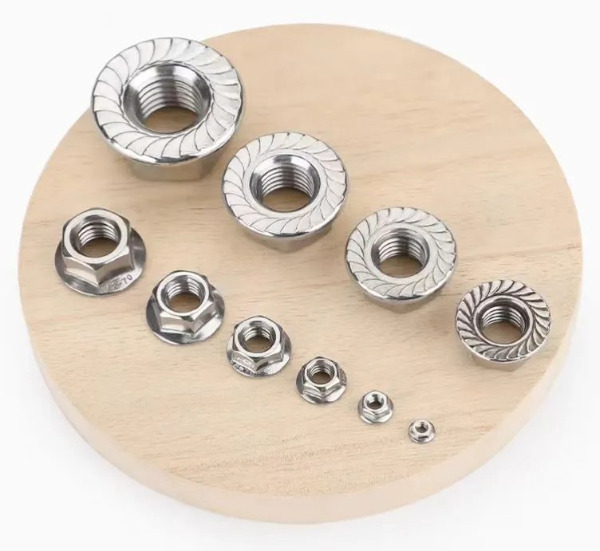

I dadi flangiati più piccoli di M20 sono comuni, ma quelli più grandi di M20 sono per lo più piatti e senza denti e i produttori generalmente non li tengono in stock. Devono essere realizzati su misura in anticipo per evitare ritardi causati da ordini dell'ultimo minuto.
Negli ambienti ad alta temperatura/elevata corrosione, il materiale è fondamentale
I normali dadi flangiati in acciaio A3 non sono resistenti alle alte temperature e alla corrosione. Se utilizzato in tubazioni chimiche o apparecchiature per caldaie, è necessario selezionare il materiale in lega 35CrMoA e la superficie deve essere preferibilmente zincata a caldo per una maggiore resistenza alla corrosione.
Precauzioni per l'uso
La chiave per utilizzare i dadi flangiati è "selezionare il tipo giusto di installazione adeguata adattandosi alle condizioni di lavoro" per evitare allentamenti o guasti dovuti a selezione o funzionamento impropri.
I. Selezione e abbinamento: la scelta del modello giusto è fondamentale (selezionare il tipo in base alle condizioni di lavoro, all'idoneità del materiale per l'ambiente e alla precisa corrispondenza delle specifiche).
II. Installazione e funzionamento: i dettagli determinano la stabilità (pulire le superfici di accoppiamento, controllare la coppia di serraggio ed evitare l'uso di spessori aggiuntivi).
III. Adattamento alle condizioni di lavoro: evitare trappole di utilizzo (non utilizzare in modo improprio gli scenari, fornire protezione per ambienti speciali e vietare la miscelazione di materiali).
IV. Manutenzione e ispezione: prolungare la durata di servizio (ispezioni regolari, sostituzione tempestiva delle parti malfunzionanti ed evitare l'uso ripetuto).
